PREMESSA:

Dopo tante cotte effettuate con il materiale descritto nel precedente post LINK AL POST su fornello da cucina e con piccola pentola da pochi litri, mi sono finalmente deciso (già tempo fa) ad addentrarmi nel mondo del “BIAB ELETTRICO”.

Questa possibilità è nata anche (e soprattutto) grazie al fatto che sono finalmente riuscito a costruirmi una “stanza per la produzione di birra” in taverna. Uno stanzino dove il mio suocero mi ha costruito pavimento e tavoli con bancali e vecchi ripiani in legno ricoperto, poi ho messo un fornello (che in realtà al momento uso poco o niente) con bombola a gas collegata, rubinetto con lavello ecce cc.

Sono veramente un “privilegiato”… questo stanzino è si minuscolo, ma sono riuscito a metter dentro tutto quel che mi serviva e sto migliorando a vista d’occhio attrezzature e tecniche.

-          Cosa si intende per BIAB elettrico? Praticamente si intende una cotta BIAB effettuata su fornello elettrico o pentola elettrica.

-          Cosa cambia da BIAB su fornello e BIAB elettrico? Sostanzialmente nulla, praticamente TUTTO. Col fornello elettrico (o pentola elettrica appunto), se si utilizza un termostato con PID, non si ha piu’ la noia, la perdita di tempo e l’imprecisione del mantenimento della temperatura “a mano” che si aveva nel mash con fornello da cucina… praticamente si AUTOMATIZZA la cotta e il tutto diventa molto piu’ gestibile, veloce e perfetto.

-          Perché passare a BIAB elettrico? A mio parere è la naturale evoluzione di un Homebrewer da appartamento. Come ho detto si semplifica, velocizza e perfeziona il mash. Il mio primo obiettivo, in quanto homebrewer, è che la produzione della birra dev’essere UN PIACERE e non diventare mai UN LAVORO. Con il BIAB elettrico non si fa altro che accorciare i tempi di produzione e diminuire le preoccupazioni.

Il mio obiettivo, con questa guida, è di consigliarvi un set di attrezzature (con tanto di link ai negozi online dove acquistarla, ove possibile) che sia perfetto per effettuare un mash elettrico, come io stesso sto provando al momento. Questo perché, come succede in molti casi, io prima di arrivare questo “set definitivo di attrezzatura” ho dovuto fare prove su prove, spendere soldi su soldi acquistando da vari siti e testando vari fornelli e termostati (sono passato da un sistema con l’utilizzo di Arduino e computer portatile, poi a un fornello elettrico professionale con pentola separata ecc, fino ad arrivare al set che vi descrivero’ nella guida).

Come sempre il mio obiettivo è di risparmiarvi di spendere i soldi che io ho già speso e di acquistare solo cose necessarie e niente di superfluo.

LA PENTOLA ELETTRICA

Ovviamente la prima cosa che vado a descrivere è la pentola, il cuore del sistema, l’acquisto principale e piu’ costoso che andrete ad effettuare se volete addentrarvi nei meandri di questa tecnica.

Come ho già detto per prima cosa provai a fare il mash elettrico riutilizzando la pentola che già usavo sui fornelli da cucina, acquistando un fornello elettrico professionale su Ebay (spesa 50 euro e oltre, ma efficienza molto inferiore a quella di questa pentola, che ha la resistenza integrata, quindi lo sconsiglio).

Ho poi cercato in lungo e in largo online vari tipi di pentole elettriche e alla fine sono ricaduto su questa BIELMEIER, pentola tedesca, ufficialmente utilizzata come “manutentore di temperatura” per vin brule’ e altri liquidi caldi.

La cosa strana (in realtà piu’ che strana è un furto legalizzato) è che la stessa pentola, sul sito BIELMEIER, è acquistabile in versione per Homebrewer (quindi specificatamente per fare la birra) o in versione “vin brule’” classica, con prezzi molto molto diversi (i gestori del sito hanno ben pensato di cavalcare l’onda della “moda” della birra fatta in casa, proponendola con un prezzo maggiorato).

Fatto sta che il modello che ho acquistato (e che vi consiglio) è questo:

BIELMEIER 495300 Pentola Elettrica 27 Litri Acciaio INOX

€147 circa

La pentola arriva corredata con un rubinetto con filettatura da ¾ di pollice, ma io ho scelto di non utilizzarlo; ho acquistato invece su Ebay rubinetto con valvola a sfera e portagomma in acciaio inox AISI316 come questi:

VALVOLA A SFERA FEMMINA FEMMINA A LEVA AISI-316

€13 circa

PORTAGOMMA ACCIAIO INOX AISI-316 - 3/4

€4 circa

Serve poi anche un "Niples" Maschio-Maschio per la connessione del rubinetto alla pentola tramite dado (ho riutilizzato quello del rubinetto in dotazione; altrimenti bisogna procurarsene uno; ecco un esempio corredato da link e-bay):

NIPLES MASCHIO-MASCHIO ACCIAIO INOX AISI-316 - 3/4

€3 circa

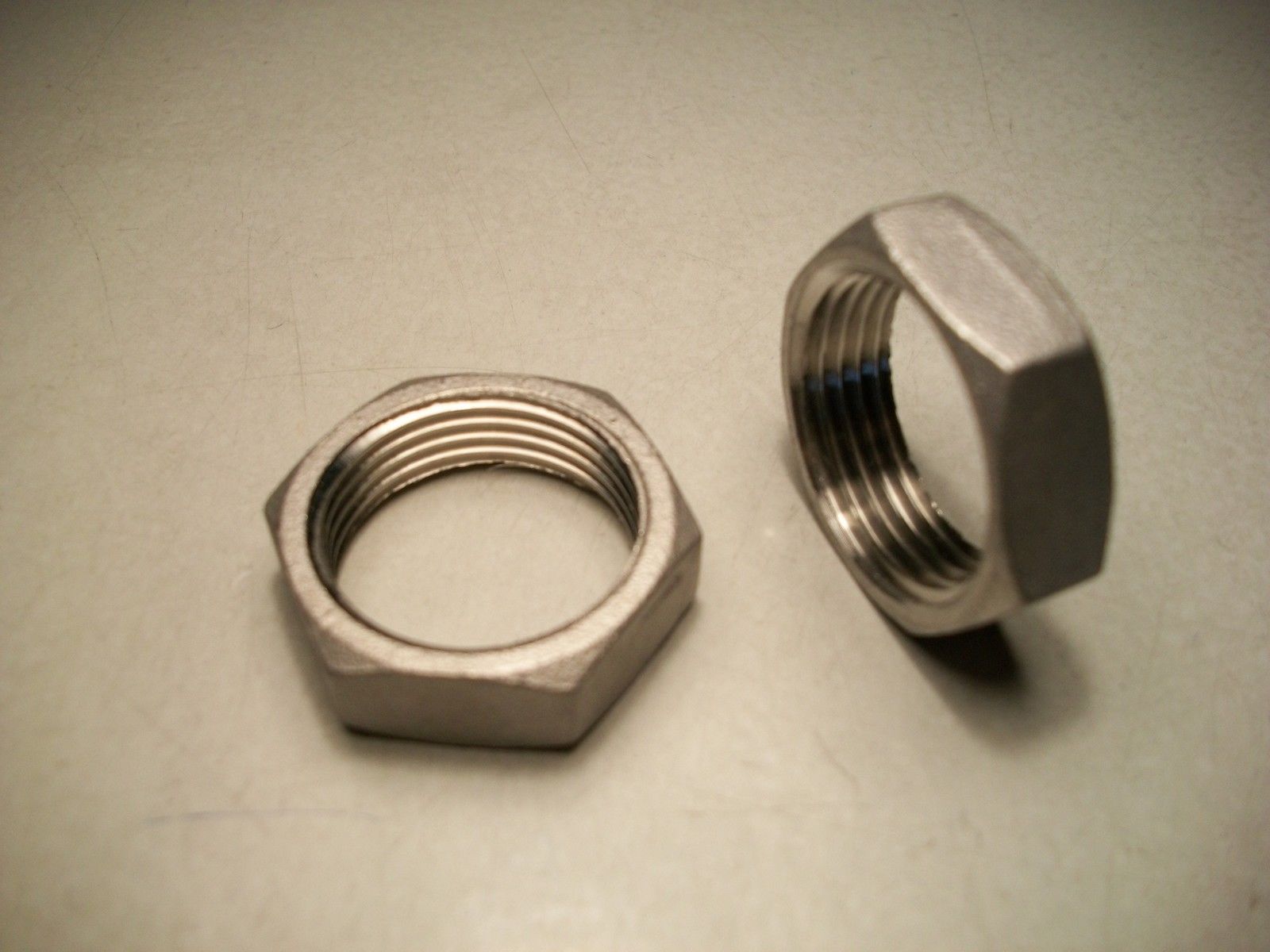

DADO BASSO DA 3/4 ACCIAIO INOX AISI-316

€4 circa

Altro componente fondamentale per brassare in BIAB è un doppiofondo che separi il fondo della pentola dalla sacca (altrimenti si rischierebbe di "fonderla" qualora dovesse venire a contatto con il fondo riscaldato dalla resistenza).
Per questo tipo di pentola vi straconsiglio questo:

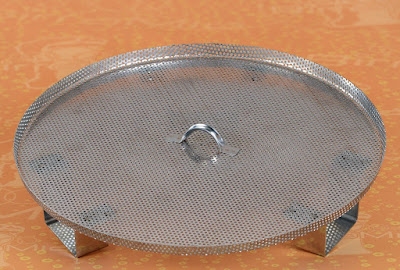

FONDO FILTRANTE INOX PER LAUTER BIN 32 LITRI

€43 circa

Lo so, il prezzo non è per tutte le tasche e puo' sembrare alto, ma vi assicuro che è un oggetto di ottima fattura, di ottimo acciaio e che in questa pentola calza a pennello, sembra costruito apposta. La cosa bella di questo doppiofondo è che ha un comodissimo anello al centro per poterlo rimuovere a fine mash.

Sul sito BIELMEIER danno come accessorio anche un doppiofondo simile a questo. Non cascateci come ho fatto io, non compratelo. Probabilmente è un doppiofondo per il fermentatore e non per la pentola, quindi in quest'ultima NON ENTRA e, a meno che non andate a modificarlo "rimpicciolendolo", non vi servirà a questo scopo. Io come detto lo comprai e rimasi deluso; fortunatamente ho poi trovato questo doppiofondo per lauter bin, che acquistai per fare una prova inserendolo in un fermentatore tempo fa.

IL TERMOSTATO CON PID

Il “bello” di avere un sistema elettrico anziché a gas su fornello, è che la temperatura è mantenuta tramite termostato, che se ben settato (proprio grazie alla funzione PID), mantiene la temperatura perfettamente stabile senza sbalzi e senza dover ricoprire la pentola con coperte o ammennicoli vari.

Il PID che ho acquistato (già piu’ di un anno fa) è questo:

KIT set-2 (regolatore di temperatura +pt100, SSR-relè)

€78 circa

Il Kit contiene il termostato, la sonda PT-100 e il Relè allo stato solido, necessario per comandare l’accensione/spegnimento della pentola elettrica.

Ho comprato poi il portasonda da montare sulla pentola:

POZZETTO in ottone nichelato (Lunghezza Selezionabile)

€8 circa

Che andremo a montare forando la pentola e nel quale andremo ad inserire la sonda, per avere una temperatura precisa al centro del mosto. La lunghezza è selezionabile. Consiglio un pozzetto non troppo lungo, per non andare ad ingombrare troppo la sacca; ma nemmeno troppo corto, per avere una misura piu' precisa possibile verso il centro del mosto e non ai lati estremi della pentola (non si sa mai).

Per quanto riguarda il montaggio della scatola del termostato, vi rimando al blog di Brewingbad, dal quale ho ricavato la guida per il mio impianto, che vi linko:

MASH ELETTRICO CON PID E POMPA PER IL RICIRCOLO (LINK A BREWING BAD)

Ovviamente servono alcuni switch, la scatola e altre cosette che non sto a linkare in quanto facilmente acquistabili in un negozio di materiale elettrico/elettronico o direttamente online su ebay o altro. Bisogna anche avere delle basi di conoscenze per il montaggio dei componenti elettrici nella scatola. Sul sito BrewingBad è ben spiegato come montare i componenti (va alimentato il termostato, e ad esso va collegato il relè, che a sua volta porterà a chiudere o aprire l’alimentazione di una presa di corrente al quale collegheremo la spina tedesca della nostra pentola.

Va poi collegata la sonda PT-100 al termostato. C’è poi anche la parte della pompa di ricircolo con l’apposito pulsante di accensione o spegnimento, che è una sezione a parte dell’impianto, che potete attuare o non attuare.

Io inizialmente avevo seguito la guida e l’avevo inserita, ma poi ho cambiato pompa (ma ne parlero’ piu’ avanti) e al momento non la sto utilizzando (ma mi rimane comodo averla in caso di malfunzionamento dell’altra, quindi la tengo collegata).

In parole povere il PID è un algoritmo che ci permette di mantenere stabile la temperatura, accendendo e spegnendo la pentola a fasi alterne, evitando che la temperatura continui a salire in quanto il fondo della pentola rimane caldo allo spegnimento della resistenza (come succede nei classici sistemi a termostato on/off).

Perché il PID funzioni, pero’, dobbiamo prima settarlo a dovere. Questo termostato ci viene incontro, in quanto ha già integrato un sistema di “autoapprendimento”.

Per farlo funzionare dobbiamo per prima cosa metterci nella condizione ideale del mash (pentola con quantità di acqua come da mash, possibilmente sacca, fondo filtrante e grani esausti di una cotta precedente), settare la temperatura come facciamo solitamente in mash (io ad esempio ho messo 67 gradi) e lanciare l’autoapprendimento (come spiegato sul sito dei "colleghi" di BrewingBad).

A questo punto il termostato inizierà a funzionare e farà varie escursioni termiche al di sopra e al di sotto della temperatura target, azionando e spegnendo la resistenza della pentola, per capire quando e come deve accendere o spegnere la fonte di calore per mantenere quella data temperatura.

Una volta finito l’autoapprendimento (di solito impiega circa un ora o poco meno) il termostato smetterà di lampeggiare e possiamo spegnere tutto.

Alla prossima cotta, settando la temperatura desiderata, sarà il termostato stesso a scaldare e a mantenerla e noi non dovremo piu’ preoccuparci di nulla, se non di settare le varie temperature per i vari step e di guardare il cronometro per i tempi.

Per mia esperienza, posso dirvi che, per portare a bollire il mosto e avere una bollitura perfetta, è sufficiente bypassare il termostato (se avete seguito la guida di Brewingbad per la costruzione della scatola è già presente uno switch; altrimenti è sufficiente staccare la spina dalla scatola e attaccarla direttamente alla corrente di casa) e lasciare che la resistenza scaldi al massimo senza mai fermarla.

Cosi’ facendo il bollore è perfetto e la temperatura del mosto non andrà mai sopra i 102 gradi e mai sotto i 100, salvo interventi da parte nostra (tipo inserimento della serpentina fredda per il raffreddamento ad esempio).

LO SCAMBIATORE A PIASTRE

Sempre nell’ottica del “minimizzare i tempi di produzione e migliorare l’attrezzatura”, ho acquistato finalmente (lo adocchiavo da tempo ma senza una stanza apposita per la produzione era di difficile utilizzo) anche uno scambiatore a piastre.

Si tratta di un aggeggio di acciaio (solitamente utilizzato come componente nelle caldaie), che ha al suo interno tante piastre, una sopra l’altra, con 2 circuiti separati ma affiancati uno all'altro. Questo permette a due liquidi (in questo caso mosto a 100 gradi appena uscito dalla bollitura e acqua corrente fredda di rubinetto) di scorrere IN CONTROFLUSSO (importantissimo altrimenti si perde l’efficienza dello scambiatore) uno affianco all’altro. Questo consente ai due liquidi di “scambiare” la temperatura tra loro. Avremo quindi in uscita l’acqua fredda che si scalda e il mosto caldo che si raffredda.

Per far funzionare a dovere lo scambiatore ci serviranno anche tubi di raccordo e, per fare una raccorderia veloce e facilmente smontabile per la pulizia, io ho utilizzato dei raccordi da giardino.

Come tubi vanno benissimo i classici Crystal idonei per alimenti, che trovate da qualsiasi rivenditore di materiale per homebrewing. L’unico spezzone di tubo che dovrete acquistare (a caro prezzo purtroppo) in materiale differente è quello che porta il mosto a 100 gradi dalla pentola all’ingresso dello scambiatore. Appunto perché il mosto è molto caldo, ci vorrà un pezzo di tubo in SILICONE (anch’esso acquistabile da alcuni rivenditori di materiale per birrificare e, se fate come me e avete la pentola subito sopra allo scambiatore, ve ne basterà 1 metro e ridurrete i costi).

Una volta connessi tutti i tubi (primo tubo rubinetto/scambiatore, secondo tubo scambiatore/lavello, terzo tubo rubinetto della pentola/scambiatore, quarto tubo scambiatore/fermentatore) avremo la possibilità di far arrivare al nostro fermentatore direttamente un mosto a temperatura idonea per la fermentazione, con un solo passaggio e senza rischio di infezione dato dal contatto della serpentina col mosto (ovviamente anche scambiatore e tubi vanno adeguatamente sanitizzati prima dell’uso; è superfluo dirlo).

Se il mosto in uscita dovesse essere troppo caldo basta chiudere un po il rubinetto della pentola e far scorrere piu’ lentamente la birra; stessa cosa al contrario se il mosto è troppo freddo (pensate che la prima cotta che ho raffreddato, con un solo passaggio la birra usciva a 18 gradi... ho dovuto aprire al massimo il rubinetto della pentola per avere un mosto piu' caldo).

SCAMBIATORE A 40 PIASTRE INOX PACETTI

€59 circa

 LA POMPA PER IL RICIRCOLO DEL MOSTO IN MASH

Un altro componente chiave per la buona riuscita di un mash elettrico in BIAB è la pompa per il ricircolo del mosto.
La ritengo necessaria, in quanto altrimenti si avrebbe un mash "disunito" con temperature sfalsate tra il fondo della pentola e la parte superiore (in piu' si rischia, in rari casi, di caramellizzare il mosto che rimane sul fondo, a contatto con la resistenza scaldante, in caso di riscaldamento prolungato). Con una buona pompa che fa ricircolare il mosto, invece, riusciremo ad "amalgamare" la temperatura del mash e a renderne ulteriormente stabile e precisa la temperatura.
La pompa che ho acquistato e che vi consiglio è una IWAKI a trascinamento magnetico come questa:

POMPA IWAKI MD-10K 220V MAGNETIC DRIVE

€35 circa

Ad essa collegheremo ovviamente un tubo Crystal in ingresso proveniente dal rubinetto della pentola di mash, e all'uscita della pompa un ulteriore tubo che immette il mosto nella parte superiore della pentola, dentro alla sacca contenente i grani.

RACCORDI DA GIARDINO PER COLLEGARE POMPA E SCAMBIATORE

Per collegare tutti i tubi dell'impianto, come potete vedere nelle foto sotto, inerenti ad una cotta che ho fatto con questo sistema, ho utilizzato quasi esclusivamente (dove possibile) raccordi da giardino, in quanto li ritengo molto pratici e veloci (e meno soggetti ad usura rispetto ai classici stringitubo a vite che si utilizzano solitamente).

Quello che vi raccomando è di non fare il mio stesso errore. Preso dalla foga del test dell'impianto e della produzione della prima ricetta con questo metodo, non ho avuto voglia di attendere i giusti tempi di arrivo del materiale da internet (e nemmeno di spendere una fortuna al ferramenta). Cosa ho fatto quindi? mi sono recato al negozio di cinesi piu' vicino a casa mia e ho acquistato una decina di raccordi a meno di un euro l'uno. Mai nulla di piu' sbagliato. Alcuni raccordi non stringevano bene il tubo con la vite di plastica e se tiravo troppo si toglievano, col rischio di bagnare ovunque (immaginatevi poi dovesse succedere durante il travaso di una birra... perdereste tanto prezioso mosto).

Quello che consiglio, quindi, è di acquistare qualcosa di buona marca, restando sempre nei limiti del giusto prezzo. Vi linko quelli che ho acquistato io (oltre al normale raccordo ne ho acquistati alcuni anche con il sistema ACQUASTOP, che permette un "non-ritorno" dell'acqua. Utilissimi quando si smonta un tubo e non si vuole che esso perda acqua nel tragitto verso il lavello):

CLABER - RACCORDO PER TUBI

CLABER - RACCORDO PER TUBI CON ACQUASTOP

2€ circa per i normali
4€ circa per gli "Aquastop"

CONCLUSIONI

Questo metodo vi permetterà di brassare e mettere a fermentare circa 14/15 litri di birra (a seconda dei residui che ritroverete in pentola al momento del travaso), che personalmente ritengo piu’ che sufficienti.

I pro di questo metodo sono sicuramente i tempi di produzione (per una classica birra monostep da 60 minuti e bollitura da 60 minuti solitamente non impiego piu’ di 3 ore e mezza / 4 ore); la ripetitibilità della ricetta (con il termostato che tiene le temperatura è molto piu’ facile rifare una ricetta già brassata in piu' possibile identica o almeno simile alla precedente); molta meno ansia nella ricerca del mantenimento della temperatura e, paradossalmente, meno attrezzatura.

I contro sono sicuramente il consumo di elettricità (la pentola ha molti watt e consuma molto, ma non si consuma gas, quindi si puo’ brassare anche in stanze senza fornelli o bombole a gas).

Ovviamente questa vuol essere solo una linea guida. Non è necessario acquistare il 100% dell'attrezzatura sin da subito per poter fare cotte in "BIAB Elettrico" (anche perchè facendo una botta di conti per comprare tutto siamo ben oltre le 400/500 euro compresi anche tubi, raccordi e tutto il resto, dando per scontato che già possedete fermentatori e tutto quello che non ho elencato). E' possibile anche acquistare le varie parti una alla volta. Magari si inizia con la sola pentola elettrica, comandandola "a mano", oppure si acquista e coistruisce la scatola con il PID e lo si attacca ad un fornello elettrico. Per raffreddare è ovviamente possibile (e consigliato in caso non si disponga di una stanza apposita per fare la birra o di abbastanza spazio per tubi e tutto il resto) continuare ad utilizzare la serpentina in rame al posto dello scambiatore. Il doppiofondo (molto costoso, me ne rendo conto) puo' essere sostituito con un altro tipo di recipiente (ad esempio uno scolapasta capovolto come fanno in molti). Lascio a voi la scelta. Vi assicuro che questo insieme di materiale funziona alla perfezione, ma non è detto che possa andar bene a tutti, anzi accetto consigli.

ANTICIPAZIONE

Al momento della stesura di questa guida, sto già adocchiando il sistema ArdBir, che permetterebbe un’automazione ancora piu’ completa a questo sistema di produzione. Al momento è esaurito sul sito del progetto, ma appena tornerà disponibile sicuramente acquisterò, assemblerò e testerò il kit (costa 99 euro con tutti i componenti annessi).

Quello che promette e permette questo kit è un controllo della temperatura stabile (con PID come il termostato di questa guida) e la possibilità di avere un’automazione completa per tutti gli step della ricetta (ha un timer che calcola la durata degli step e scalda automaticamente per passare al successivo ecc).

Praticamente non dovremmo piu’ preoccuparci di nulla se non di passare in bollitura a fine mash.

Addirittura ha anche un utile timer per i tempi di bollitura, che suona quando dobbiamo inserire i vari luppoli.

Ultima chicca che a me verrebbe utile è la possibilità di postporre l’inizio della cotta. Praticamente la sera prima della cotta potremo preparare la pentola con la giusta quantità di acqua per il mash del giorno dopo, ritardare di qualche ora l’inizio del riscaldamento e andare a letto. La mattina dopo ci sveglieremo con la pentola già calda alla giusta temperatura per l’immissione dei grani.

E ora vi lascio a qualche foto di una mia cotta brassata con questo metodo e questa attrezzatura:

Il termostato sta facendo il suo dovere, scaldando l'acqua di MASH. La temperatura in rosso è quella letta dalla sonda (a destra un dettaglio della sonda inserita nel portasonda) e in verde la temperatura "target" di 70 gradi, alla quale vanno inseriti sacco e grani.

Il termostato ha quasi portato l'acqua alla temperatura di immissione dei grani. Mi preparo immergendo la sacca nell'acqua e facendo in modo (aiutandomi con un cucchiaio di acciaio) di farla ben aderire ai bordi della pentola. La sacca l'ho fatta cucire da mia mamma e mi son fatto inserire anche una comoda corda per poter chiudere la sacca attorno al bordo della pentola e, quando andro' a strizzare, per fare in modo che i grani non fuoriescano, stringendola bene.

Ecco che il termostato ha portato l'acqua a 70 gradi. Ho appena inserito i grani (che hanno abbassato la temperatura al giusto valore di mash di 67 gradi, come volevo) e si nota già una schiuma ben compatta.

Vado quindi ad attaccare i tubi alla pompa ed accendo il sistema di ricircolo per il mosto. Per far si che il tubo che immette il liquido nella pentola nella parte superiore non se ne vada ho utilizzato delle semplici molle di metallo acquistabili in cartoleria o ferramenta.

Un dettaglio del pulsante che utilizzo per accendere la pompa e delle connessioni tramite comodi innesti da giardino. Li consiglio a tutti.

Si puo' anche notare sotto al tavolo una lager di prova che sta fermentando. E' solo una prova che sto facendo, probabilmente imbevibile e non so nemmeno se la imbottiglierò tutta. Era piu' che altro per tarare alcuni parametri dell'impianto.

Ecco il termostato che, se ben tarato, tiene benissimo la temperatura, con scarti irrisori. Non ho utilizzato nessun tipo di coibentazione per la pentola e penso che, se non si apre troppo spesso il coperchio durante il mash, non siano nemmeno necessari (sempre per semplificare quantità di materiali e tempo).

Qua sto togliendo, aiutandomi con l'uncino in fondo al manico di un cucchiaio in acciaio, il doppiofondo a fine mash, prima di passare in bollitura.

Ecco due particolari del sistema che utilizzo per strizzare il sacco. Ho una pentola ed uno scolapasta, che, per evitare che scivolino durante l'energica strizzatura che applico, provvedo ad unire tra loro tramite delle fascette da elettricista poste ai manici.

Ecco la strizzatura. Utilizzo guanti in silicone IKEA (link per l'acquisto nella precedente guida al BIAB su fornello da cucina).

Spider-Hop nel dettaglio. E' lo stesso che utilizzavo in precedenza, quindi trovate le specifiche nel post inerente al "Biab d'appartamento". Mi serve per far si che i luppoli (uso quasi esclusivamente luppolo in pellet) non se ne vadano liberi per la pentola e siano facili da estrarre a fine bollitura.

Qua aggiungo il luppolo in pellet all'interno del sacco dello spider-hop, durante la bollitura del mosto.

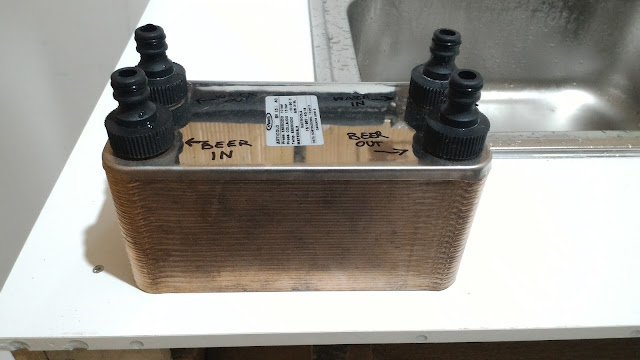

Ed ecco lo scambiatore a piastre. Come potete vedere ho applicato innesti da giardino con filettatura da 3/4 su tutti e quattro le uscite. Notare che, come descritto, l'acqua entra ed esce in CONTROFLUSSO rispetto alla birra, per massimizzare l'efficienza di questo metodo di raffreddamento.

Nell'ultima foto si puo' vedere l'accrocchio artigianale che mi sono inventato per poter attaccare lo scambiatore in modo che possa essere alla giusta altezza rispetto alla pentola (deve ovviamente trovarsi piu' in basso rispetto ad essa per fare in modo che la birra scenda a caduta) e il fermentatore (che appoggio a terra). Una cosa che consiglio è di trovare un metodo (come ho fatto io tramite quella cinghia con chiusura a scatto) per poter smontare velocemente e facilmente lo scambiatore, in modo da poterlo pulire, svuotare ecc senza dover perdere tempo e rischiare di sporcare o bagnare in giro.

Purtroppo, preso dalla foga della broduzione casalingo-brasicola, mi sono dimenticato di fotografare il raffreddamento della cotta con lo scambiatore a piastre. Allego una foto del primo test che feci raffreddando solo acqua, se non altro per mostrare l'accrocchio di tubi degno di Walter White in Breaking Bad (non me ne vogliano gli amici di Brewing Bad, ma sembra veramente un laboratorio per la Meth ehehe).

L'unica cosa che ho cambiato è che i raccordi da giardino che vedete in foto (quelli neri e verdi) sono delle ciofeche acquistate dai cinesi a 50 centesimi l'uno o poco piu'. Li ho cambiati tutti con quelli che ho linkato nella guida, comprati su Ebay e di buona marca.

Grazie a tutti di aver pazientato nella lettura dell'intero articolo. Spero possa essere utile a qualcuno e che possa, almeno in parte, far risparmiare qualche euro ad alcuni di voi (che è poi il senso della guida... risparmiarvi di spendere quel che io ho speso in materiale che non utilizzo).
